Ristikytkentäteline NC-1000

NC-1000 on ETSI-mitoitukseen perustuva modulaarinen valokaapeleiden ristikytkentäjärjestelmä, joka on suunniteltu suuriin kuitukytkentöihin. Järjestelmä koostuu kytkentätelineistä lisätarvikkeineen, esikalustetuista liitinpaneeleista sekä jaotinmoduuleista. Asennukset voidaan tehdä etupuolelta, jolloin telineet voidaan sijoittaa seinää vasten tai selät vastakkain. Telineitä voi myös kytkeä yhteen ja kuituja voi viedä suoraan telineestä toiseen.

NC-1000 -kytkentätelineitä on kahta versiota, joista vanhemmassa versiossa on kääntökehys. Uudemmassa versiossa ei ole kääntökehystä, jolloin telineessä on huomattavasti enemmän tilaa kytkentäkaapeleille. Kuitujatkokset voidaan sijoittaa vanhemmassa versiossa telineisiin, mutta uudemmissa telineissä kuitujatkokset sijoitetaan aina telineen ulkopuolelle esimerkiksi sisäjatkoskaappeihin. Kummankin version telineiden leveys on 600 mm, syvyys 300 mm ja korkeus vaihtoehtoisesti 2000 tai 2200 mm.

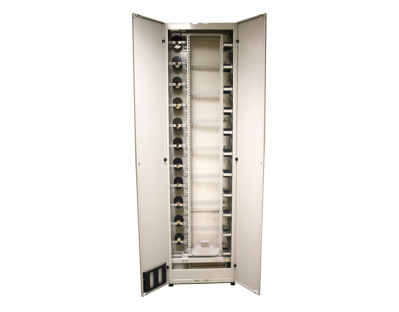

Vanhempi versio

  • Telineiden mitat: 600 x 300 x 2200 mm ja 600 x 300 x 2000 mm

  • Väri: RAL 7035 (harmaa)

  • Kaapelit voivat tulla telineisiin joko ylhäältä tai alhaalta.
  • Vierekkäin asennetut telineet voidaan kiinnittää yhteen.
  • Telineiden alaosa toimii sekä kytkentäkaapeleiden varastotilana että johtokanavana. Vierekkäin asennetuissa telineissä kytkentäkaapeleita voidaan viedä telineiden alaosissa suoraan telineestä toiseen.
  • Paneeleiden liitintyyppi SC tai LC
  • Kytkentätelineiden kapasiteetti riippuu sekä telineen korkeudesta sekä siitä, että sijoitetaanko kuitujatkokset telineeseen vai telineen ulkopuolelle:
    • Korkeus 2200 mm ja jatkokset telineen ulkopuolella: 960 kuitua käyttäen SC-liittimiä
    • Korkeus 2200 mm ja jatkokset telineessä: 720 kuitua käyttäen SC-liittimiä
    • Korkeus 2000 mm ja jatkokset telineen ulkopuolella: 864 kuitua käyttäen SC-liittimiä
    • Korkeus 2000 mm ja jatkokset telineessä: 624 kuitua käyttäen SC-liittimiä
  • NC-1000 -kytkentätelineiden vakiovarustukseen kuuluu kääntyvä sisäkehys, kuitujen ja kytkentäkaapeleiden hallintaan liittyvät ohjaimet, sivuverhoilut, pariovet eteen sekä säätöjalat. Takaverhoilut ovat lisävarusteita. Muita lisävarusteita ovat jatkoslevyteline, jatkoslevyt sekä seinäkiinnityssarja

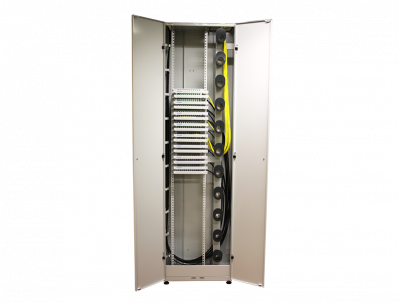

Uudistettu versio

  • Telineiden mitat: 600 x 300 x 2200 mm ja 600 x 300 x 2000 mm

  • Väri: RAL 7035 (harmaa)

  • Häntäkaapelit voivat tulla telineisiin sekä ylhäältä että alhaalta.
  • Vierekkäin asennetut telineet voidaan kiinnittää yhteen.
  • Paneeleiden liitintyyppi SC tai LC
  • Huomattavasti suurempi tila kytkentäkaapeleille kuin version 1 telineessä jolloin kuitukapasiteetti voidaan kaksinkertaistaa LC-liittimiä käyttäen.
  • Kytkentätelineiden kapasiteetti riippuu sekä telineen korkeudesta sekä paneeleissa käytettävästä liitintyypistä.
    • Korkeus 2200 mm: kapasiteetti 2016 kuidulle käyttäen LC-liittimiä
    • Korkeus 2000 mm: kapasiteetti 1824 kuidulle käyttäen LC-liittimiä
  • NC-1000 -kytkentätelineiden vakiovarustukseen kuuluu kiinnityskiskot liitinpaneeleille, kuitujen ja kytkentäkaapeleiden hallintaan liittyvät ohjaimet, kiinteät sivuseinät, kiinteä takaseinät, pariovet eteen sekä säätöjalat. Telineiden lisävarusteena on seinäkiinnityssarja.
Tuote STK* Nestor-koodi

NC-1000 -ristikytkentäteline 2200 mm v.1

7284071 LV1109

NC-1000 -ristikytkentäteline 2000 mm v.1

7284072 LV1110

NC-1000 -ristikytkentäteline 2200 mm v.2

7284520 LV2021

NC-1000 -ristikytkentäteline 2000 mm v.2

7284521 LV2026

NC-1000 -takaverhoilu 2200 mm v.1

7284077 LV1115

NC-1000 -takaverhoilu 2000 mm v.1

7284078

LV1116

NC-1000 -jatkoslevyteline v.1

7284079 LV1117

Yleisjatkoslevy NC-48

7284048

LV1075

Yleisjatkoslevy NC-48S

7284295 LV1581

NC-1000 -seinäkiinnityssarja

7284080 LV1118



*Klikkaamalla sarakkeen numeroa siirryt tuotteen sivulle STK:n Sähkönumerot-palvelussa.
