A-D(2ZM)2Y
Lichtwellenleiterkabel mit geringem Gewicht.
Description
A-D(2ZM)2Y ist ein für die Erdverlegung und Kabelschachtinstallation geeignetes Zentralrohrkabel. Mit einem solchen Kabel lassen sich Endanwender bei FTTH-Anwendungen an das Lichtwellenleiter-Zugangsnetzwerk anbinden.

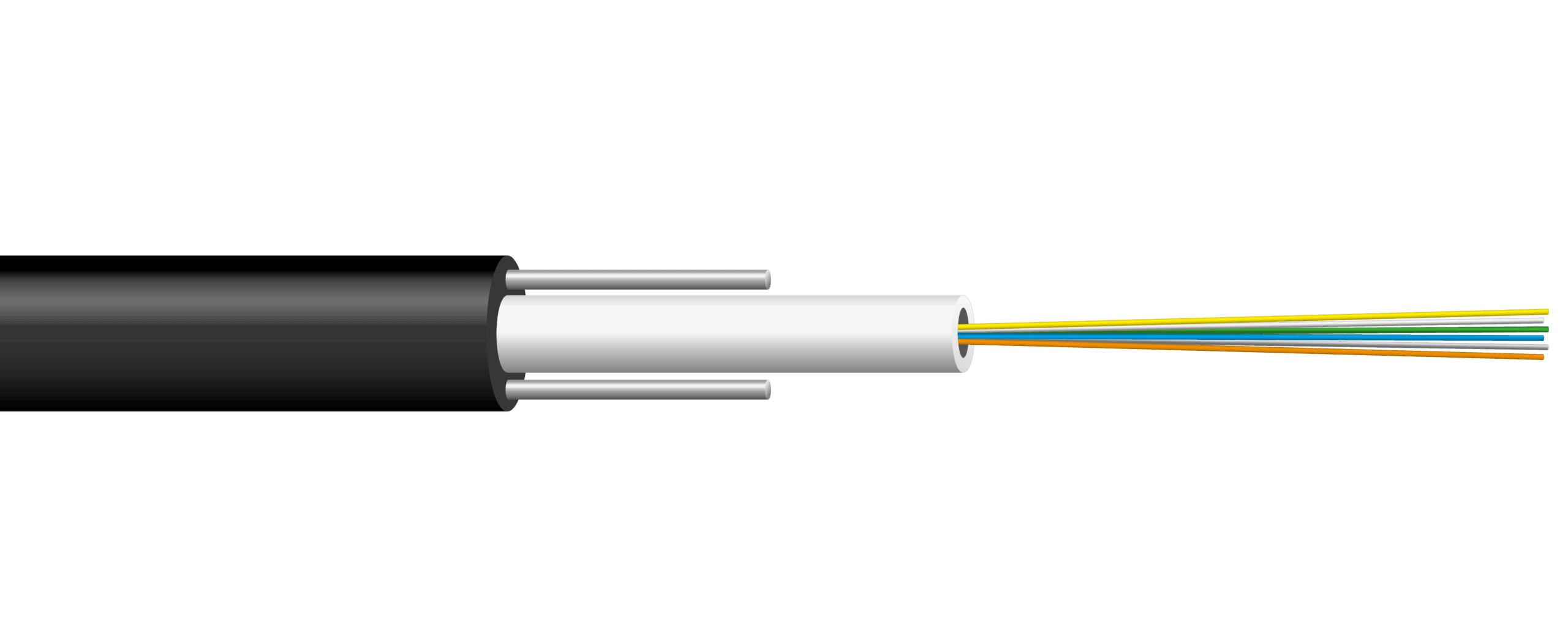

Aufbau
- Lichtwellenleiter: Farbige Einmodenfasern gemäß Norm ITU-T G.652.D.
- Sekundärcoating: Ein Kunststoffkernrohr mit Gelfüllung.
- Wasserblockierung: Die Kabelseele ist mit Wasser blockierenden Garnen umgeben.
- Festigkeitsträger: Zwei Stahldrähte mit 1,2 mm Durchmesser im Mantel.
- Mantel: Die Kabelummantelung besteht aus UV-beständigem schwarzem Polyethylen (PE). Mantelnenndicke: 1,5 mm.
- Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Chargennummer – Herstellungsjahr – Längenkennzeichnung.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| Max. zulässige Zugspannung während der Installation | 3500 N |
| Druckfestigkeit mit 100-mm-Platte | 5000 N |
| Temperaturbereich während des Betriebs | -45 - +70 ºC |
| Temperaturbereich während der Installation | -15 - +70 ºC |
| Brandverhalten (CPR) | Fca |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| L10080 | 4xSML | 10.7 mm | 861 kg/km | 2000 m | K10 |
| L10081 | 6xSML | 10.7 mm | 86 kg/km | 2000 m | K10 |
| L10083 | 12xSML | 10.7 mm | 86 kg/km | 2000 m | K10 |
| L10474 | 2x12xSML | 10.7 mm | 86 kg/km | 2000 m | K10 |
