A-DQ(SR)(2ZM)2Y
Das strapazierfähigste Kabel auf dem Markt für die Erdverlegung.
Description
A-DQ(SR)(2ZM)2Y ist das strapazierfähigste Kabel auf dem Markt für die Erdverlegung. Es ist ein universelles Lichtwellenleiterkabel mit Zentralrohrkonstruktion für die Erdverlegung oder Installation in Kabelschächten. Das Kabel ist mit einem polymerbeschichteten gewellten Stahlband geschützt. Das A-DQ(SR)(2ZM)2Y ist auch als Hybridkabel (SM+MM) erhältlich.

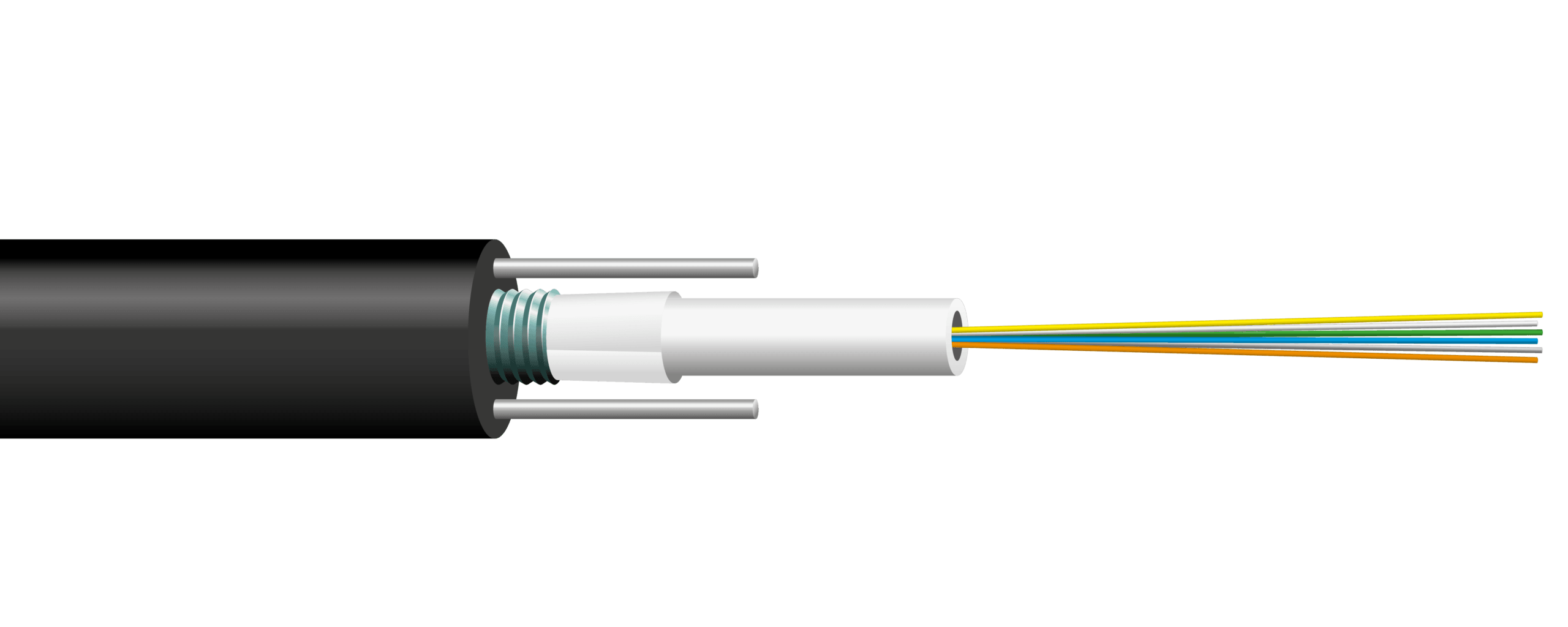

Aufbau
- Lichtwellenleiter: Farbige Einmodenfasern gemäß Norm ITU-T G.652.D.
- Sekundärcoating: Ein Kunststoffkernrohr mit Gelfüllung.
- Umhüllung: Die Kabelseele ist in Längsrichtung mit einem quellfähigen Band umwickelt.
- Schutz: Polymerbeschichtetes gewelltes Stahlband, in Längsrichtung überlappend gewickelt. Nenndicke des Stahlbandes: 0,15 mm.
- Festigkeitsträger: Zwei Stahldrähte mit 1,6 mm Durchmesser im Mantel.
- Mantel: Die Kabelummantelung besteht aus UV-beständigem schwarzem Polyethylen (PE). Mantelnenndicke: 2,5 mm.
- Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Chargennummer – Herstellungsjahr – Längenkennzeichnung.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| Maximal zulässige Zugspannung während der Installation | 5000 N |
| Druckfestigkeit mit 100-mm-Platte | 8000 N |
| Temperaturbereich während des Betriebs | -45 - +70 ºC |
| Temperaturbereich während der Installation | -15 - +70 ºC |
| Brandverhalten (CPR) | Fca |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Length | Drum |
|---|---|---|---|---|
| L10075 | 6xSML | 13.8 mm | 6000 m | K20 |
| L10076 | 12xSML | 13.8 mm | 6000 m | K20 |
| L10077 | 2x12xSML | 13.8 mm | 6000 m | K20 |
| L10412 | 4x12xSML | 14.3 mm | 6000 m | K20 |
| L10413 | 2x4x12xSML | 15.2 mm | 6000 m | K22 |
