Kabel für die Schachtinstallation Valmistettu omassa tehtaassa
A-DQ(ZN)2Y
Nichtmetallisches Lichtwellenleiterkabel für die Schachtinstallation durch Ziehen oder Einblasen.
Description
Kabel für die Schachtinstallation
A-DQ(ZN)2Y ist ein Lichtwellenleiterkabel, dessen Fasern in gelgefüllten Röhren um den zentralen Festigkeitsträger herum verseilt sind. Im Kabel befinden sich Trockenelemente für die Wasserblockierung und Wasserblockierband.

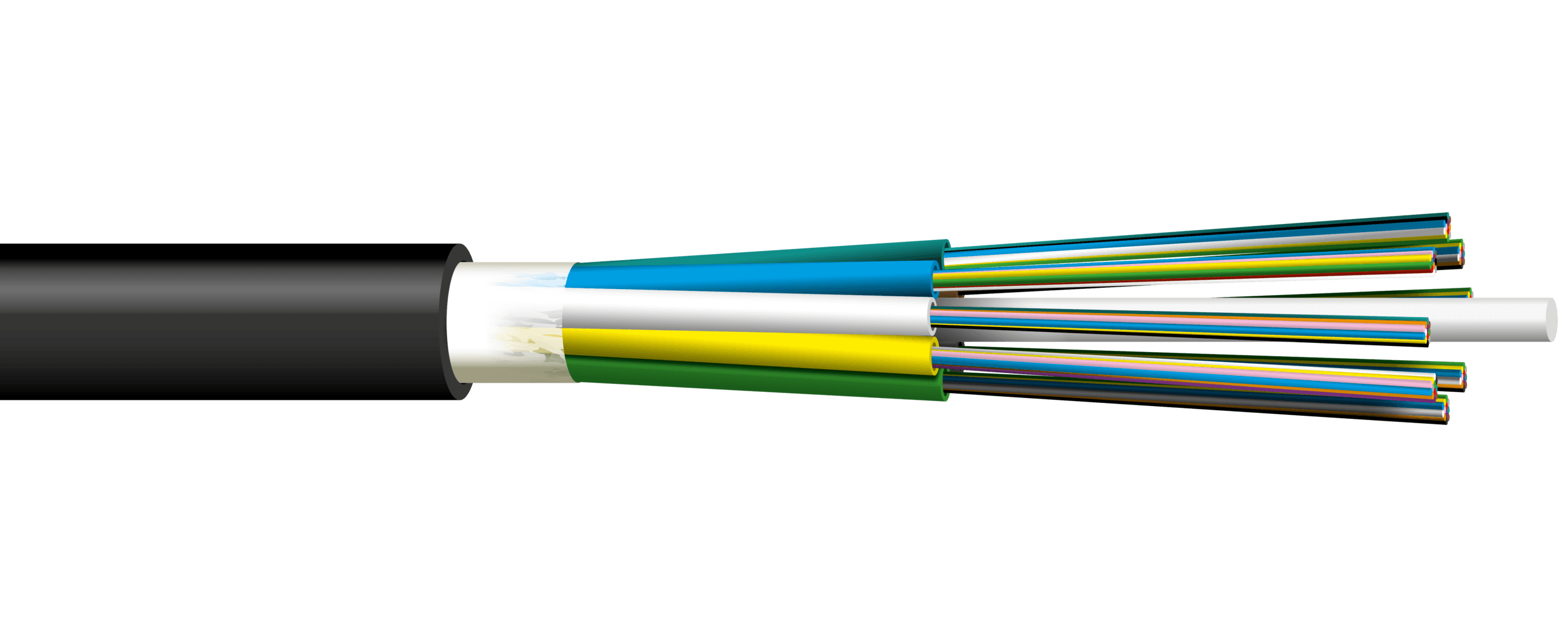

Aufbau
- Lichtwellenleiter: Farbige Einmodenfasern gemäß Norm ITU-T G.652.D.
- Sekundärcoating: Mit Gel gefüllte Bündeladern aus thermoplastischem Polymer.
- Füllstoffe: Füllstoffe aus schwarzem Kunststoff, falls zutreffend.
- Zentraler Festigkeitsträger: Glasfaserverstärkter Kunststoff (GFK).
- Kabelseelenverseilung: Sekundärcoatingröhren und Füllstoffe (falls erforderlich) sind um den zentralen Festigkeitsträger herum SZ-verseilt.
- Wasserblockierung: Trockenelemente für die Wasserblockierung.
- Aufreißkordel: Eine nichtmetallische Aufreißkordel befindet sich unter der Ummantelung.
- Mantel: UV-beständiges schwarzes HDPE. Mantelnenndicke: 1,5 mm.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| Maximal zulässige Zugspannung während der Installation (12 -48 Fasern) | 1500 N |
| Maximal zulässige Zugspannung während der Installation (96-192 Fasern) | 2800 N |
| Druckfestigkeit mit 100-mm-Platte | 1500 N |
| Temperaturbereich während des Betriebs | -45 - +60 ºC |
| Temperaturbereich während der Installation | -15 - +60 ºC |
| Brandverhalten (CPR) | Fca |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| L10644 | 2x12xSML | 8.9 mm | 60 kg/km | 4000 m | K12 |
| L10600 | 4x12xSML | 8.9 mm | 60 kg/km | 4000 m | K12 |
| L10587 | 8x12xSML | 10.6 mm | 96 kg/km | 4000 m | K14 |
| L10636 | 12x12xSML | 13.6 mm | 148 kg/km | 4000 m | K18 |
| L10503 | 16x12xSML | 13.7 mm | 139 kg/km | 4000 m | K18 |
