A-DQ(ZN)B2Y
Glasfaserverstärktes nichtmetallisches Lichtwellenleiterkabel für die Schachtinstallation durch Ziehen oder Einblasen.
Description
Kabel für die Schachtinstallation

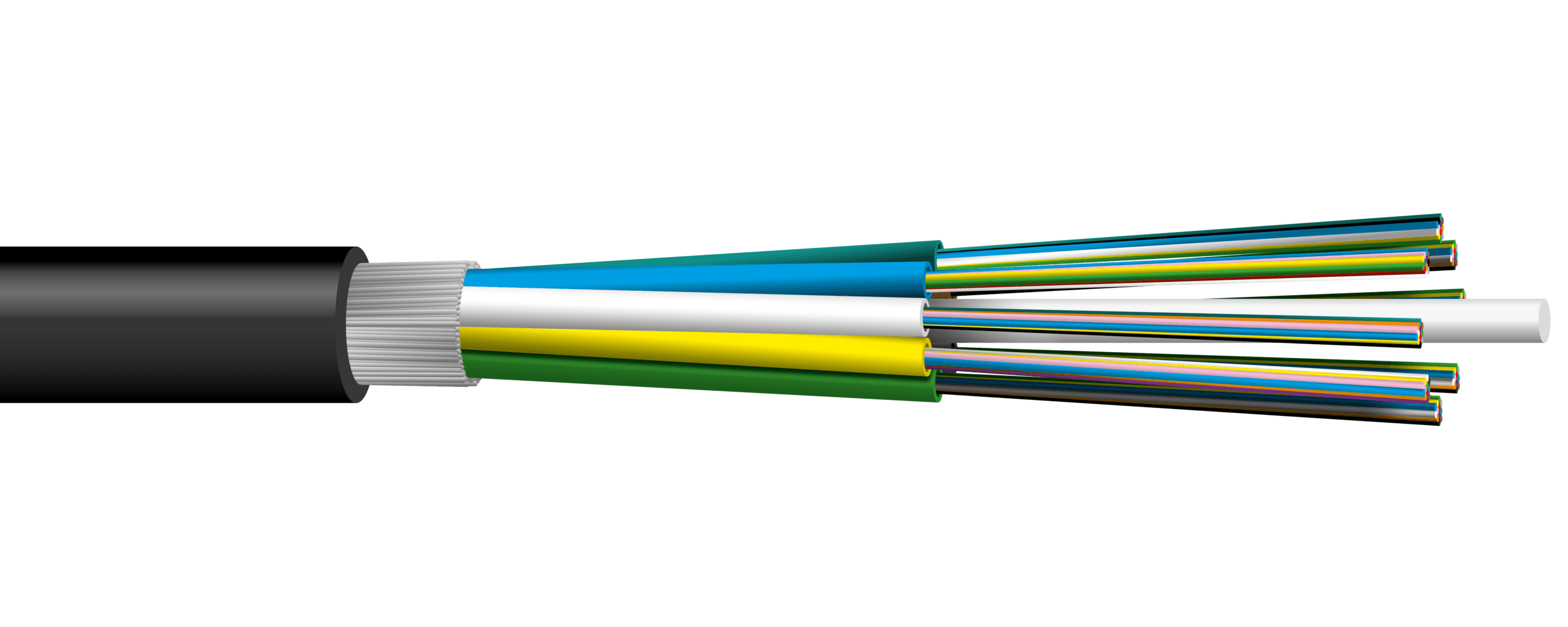

A-DQ(ZN)B2Y ist ein Lichtwellenleiterkabel, dessen Fasern in gelgefüllten Röhren um den zentralen Festigkeitsträger herum verseilt sind. Eine Lage Glasfasergarne unter der Ummantelung wirkt als Festigkeitsträger.
Aufbau
- Lichtwellenleiter: Farbige Einmodenfasern gemäß Norm ITU-T G.652.D.
- Sekundärcoating: Mit Gel gefüllte Bündeladern aus thermoplastischem Polymer.
- Füllstoffe: Füllstoffe aus schwarzem Kunststoff, falls zutreffend.
- Zentraler Festigkeitsträger: Glasfaserverstärkter Kunststoff (GFK).
- Kabelseelenverseilung: Sekundärcoatingröhren und Füllstoffe (falls erforderlich) sind um den zentralen Festigkeitsträger herum SZ-verseilt.
- Wasserblockierung: Trockenelemente für die Wasserblockierung.
- Festigkeitsträger: Eine Lage Glasfasergarne unter der Ummantelung.
- Reißfaden: Eine nichtmetallische Aufreißkordel befindet sich unter der Ummantelung.
- Mantel: Die Kabelummantelung besteht aus UV-beständigem schwarzem Polyethylen hoher Dichte (HDPE). Mantelnenndicke: 1,2 mm.
- Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Chargennummer – Herstellungsjahr – Längenkennzeichnung.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| Maximal zulässige Zugspannung während der Installation (12-48 Fasern) | 3400 N |
| Maximal zulässige Zugspannung während der Installation (96-192 Fasern) | 5000 N |
| Maximal zulässige Zugspannung während der Installation (288-432 Fasern) | 6700 N |
| Druckfestigkeit mit 100-mm-Platte | 2000 N |
| Temperaturbereich während des Betriebs | -45 - +70 ºC |
| Temperaturbereich während der Installation | -15 - +60 ºC |
| Brandverhalten (CPR) | Fca |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| L10375 | 1x12xSML | 9.0 mm | 64 kg/km | 4000 m | K12 |
| L10376 | 2x12xSML | 9.0 mm | 65 kg/km | 4000 m | K12 |
| L10377 | 4x12xSML | 9.0 mm | 65 kg/km | 4000 m | K12 |
| L10378 | 8x12xSML | 10.7 mm | 100 kg/km | 4000 m | K14 |
| L19153 | 12x12xSML | 13.7 mm | 150 kg/km | 4000 m | K18 |
| L11031 | 16x12xSML | 14.0 mm | 151 kg/km | 4000 m | K18 |
| - | 24x12xSML | 16.9 mm | 217 kg/km | 4000 m | K20 |
| L10502 | 12x2x12xSML | 19.4 mm | 266 kg/km | 4000 m | K22 |
| L10401 | 18x2x12xSML | 19.4 mm | 274 kg/km | 4000 m | K22 |
