ADSS-DQ(ZN)2Y
Leichtes Lichtwellenleiterkabel zur Freileitungsinstallation an Stromleitungen mit kurzer Spannweite.
Description
Kabel für die Freileitungsinstallation

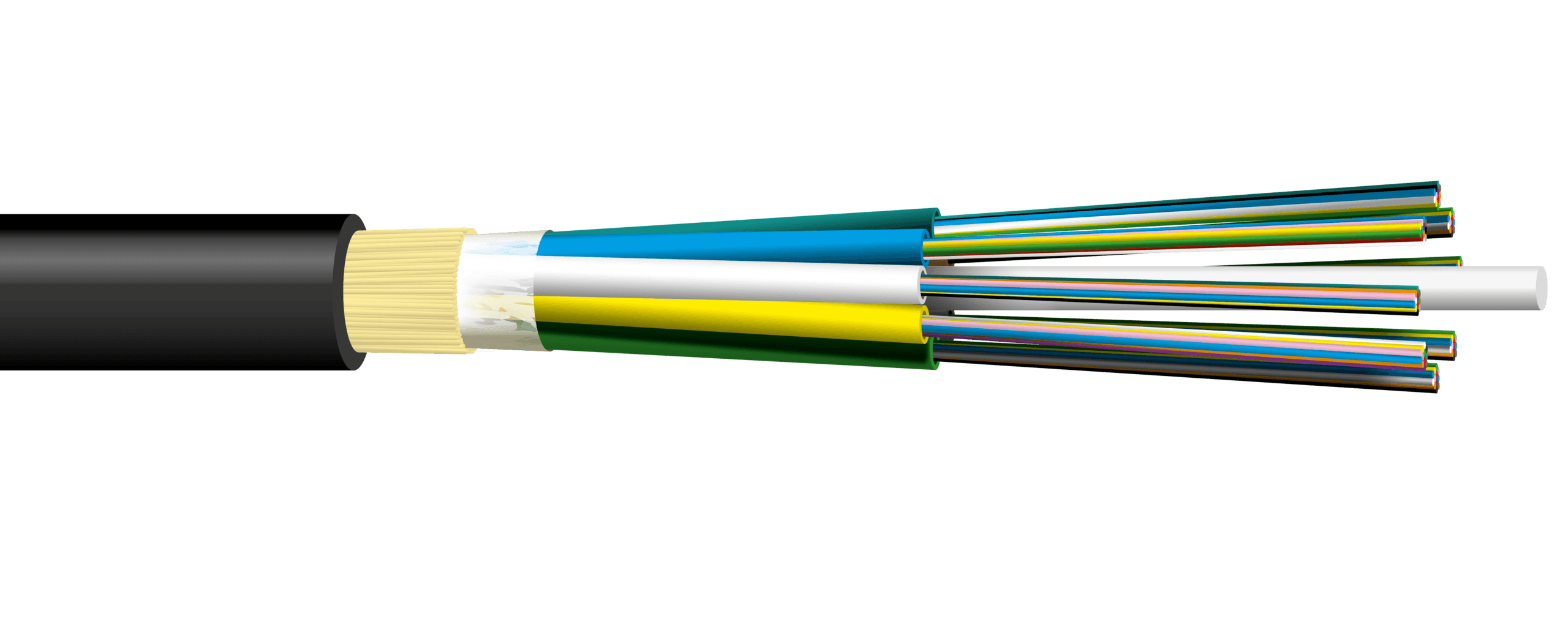

Aufbau
- Lichtwellenleiter: Farbige Einmodenfasern gemäß ITU-T G.652.D.
- Sekundärcoating: Mit Gel gefüllte Bündeladern aus thermoplastischem Polyester.
- Füllstoffe: Kunststoff-Füllstoffe, falls zutreffend.
- Zentraler Festigkeitsträger: Glasfaserverstärkter Kunststoff (GFK).
- Kabelseelenverseilung: Sekundärcoatingröhren und Füllstoffe (falls erforderlich) sind um den zentralen Festigkeitsträger herum SZ-verseilt.
- Wasserblockierung: Auf der Kabelseele befinden sich Trockenelemente für die Wasserblockierung.
- Festigkeitsträger: Eine spiralförmige Verseillage aus hochmoduligen Aramidgarnen.
- Reißfaden: Eine nichtmetallische Aufreißkordel befindet sich unter der Ummantelung.
- Mantel: Die Kabelummantelung besteht aus einem UV-beständigen schwarzen Polyethylen-Compound (HDPE). Mantelnenndicke: 1,5 mm.
- Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Chargennummer – Herstellungsjahr – Längenkennzeichnung.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| MOT („Maximum operational tension“, maximal zulässige Zugspannung im Betrieb) | 3000 N |
| MAT („Maximum allowable tension“, maximal zulässige Zugspannung) | 4400 N |
| Druckfestigkeit mit 100-mm-Platte | 2000 N |
| Temperaturbereich während des Betriebs | -45 - +70 ºC |
| Temperaturbereich während der Installation | -15 - +70 ºC |
| Brandverhalten (CPR) | Fca |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| L11034 | 1x4xSML | 9.7 mm | 74 kg/km | 6000 m | K16 |
| L11035 | 1x6xSML | 9.7 mm | 74 kg/km | 6000 m | K16 |
| L11036 | 1x12xSML | 9.7 mm | 74 kg/km | 6000 m | K16 |
| L10535 | 2x12xSML | 9.7 mm | 74 kg/km | 6000 m | K16 |
| L10536 | 4x12xSML | 9.7 mm | 75 kg/km | 6000 m | K16 |
| L10538 | 8x12xSML | 10.7 mm | 97 kg/km | 6000 m | K18 |
| L10877 | 12x12xSML | 13.7 mm | 147 kg/km | 6000 m | K20 |
| - | 24x12xSML | 15.8 mm | 190 kg/km | 6000 m | K22 |
| - | 18x2x12xSML | 18.5 mm | 249 kg/km | 4000 m | K22 |
