Universalkabel für Innenraum- / Außeninstallation Valmistettu omassa tehtaassa
U-VQ(ZN)BH Cca
Nichtmetallisches dicht gepuffertes Lichtwellenleiterkabel für FTTX-Anwendungen im Innen- und Außenbereich (Steig-, Verteil- und Stichkabel).
Description

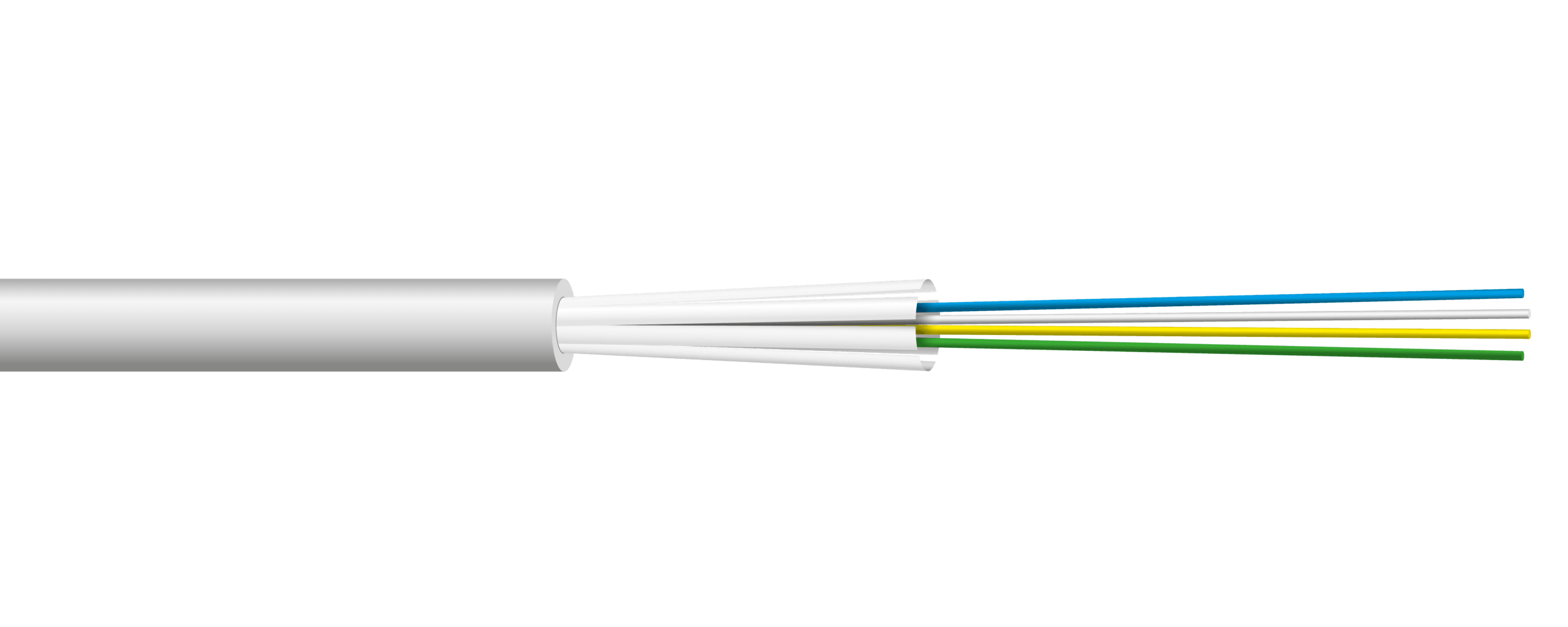

Universalkabel für Innenraum- / Außeninstallation
Aufbau
- Lichtwellenleiter: Einmodenfasern gemäß ITU-T G.657.A1. Fasern sind darüber hinaus auch ITU-T G.652.D-normenkonform.
- Sekundärcoating: Vollader, 900 μm Außendurchmesser.
- Festigkeitsträger: Glasgarne mit Wasser abweisender Beschichtung unter der Ummantelung.
- Mantel: Schwer entflammbarer, halogenfreier und UV-beständiger Kunststoff (LSZH). Ummantelungsfarbe: hellgrau, RAL 7035. Die Mantelnenndicke der Originalausführung: 1,0 mm, Mantelnenndicke der weiterentwickelten Ausführung: 1,4 mm. Kabel gemäß IEC 60332-1-2 und IEC 60332-3 schwer entflammbar.
- Mantelkennzeichnung: Im Abstand von einem Meter auf den Mantel gedruckte Markierung: Nestor Cables – Kabeltyp – Herstellungsjahr – Längenkennzeichnung.
Alle unsere Lichtwellenleiter- und Kupferkabel sind halogenfrei.
Properties
| Property | |
|---|---|
| FTMSU C-Proof | |
| Maximal zulässige Zugspannung während der Installation, 4 Fasern | 500 N |
| Maximal zulässige Zugspannung während der Installation, 12 und 24 Fasern | 1000 N |
| Druckfestigkeit mit 100-mm-Platte | 2000 N |
| Temperaturbereich während des Betriebs | -45 - +60 °C |
| Temperaturbereich während der Installation | -15 - +60 °C |
| Brandverhalten (CPR) | Cca -s1b,d0,a1 |
| Kleinster zulässiger Biegeradius | Installiert 10 x Durchmesser, während der Installation 20 x Durchmesser |
Product information
| Nestor Code | Size | Diameter | Weight | Length | Drum |
|---|---|---|---|---|---|
| L11048 | 4xG.657.A1 | 6.2 mm | 41 kg/km | 2000 m | P6 |
| L11049 | 4xG.657.A1 | 6.2 mm | 41 kg/km | 500 m | P6 |
| L11050 | 12xG.657.A1 | 8.0 mm | 651 kg/km | 2000 m | P8 |
