Ilmakaapelit Avainlipputuote

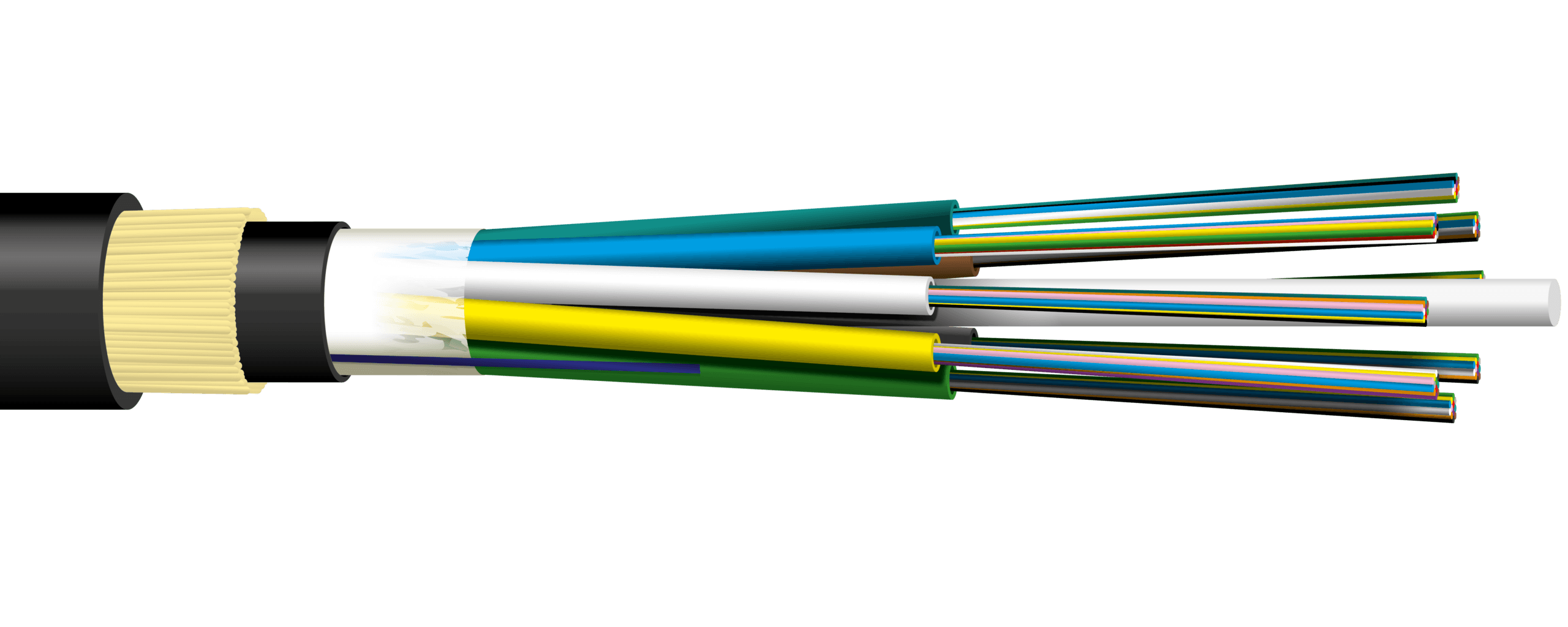

ADSS 8 kN FZOMRMU-SD -ilmakaapeli
8Pitkän jännevälin (jopa 150 metriä) ilmavalokaapeli.
Tuotekuvaus
ADSS- eli Aerial Dielectric Self Supporting -kaapelit ovat metallittomia, joten ne soveltuvat erityisesti voimalinjojen yhteyteen. Niitä käyttämällä vältytään esimerkiksi ukkos- ja ylijänniteongelmilta.
ADSS 8 kN FZOMRMU-SD on ilmakaapeli kuitumäärille 24 – 96.
Rakenne
- Valokuidut ovat värjättyjä ITU-T G.652.D -standardin mukaisia yksimuotokuituja. Kuitupäällyste 250 µm.
- Toisiopäällysteenä rasvatäytteisiä muovisia putkia.
- Täytelangat tarvittaessa.
- Lasikuituvahvisteinen muovitanko (FRP) keskielementtinä.
- Toisiopäällysteputket (ja tarvitaessa täytteet) on SZ-kerrattu keskielementin ympärille.
- Pituustiiveys on toteutettu paisuvilla langoilla ja paisuvalla nauhalla.
- Metalliton repäisylanka vaipan alla.
- Sisävaippa musta UV-suojattu LLDPE. Vaipan nimellispaksuus 1,0 mm.
- Aramidilangat vaipan alla.
- Metalliton repäisylanka vaipan alla.
- Ulkovaippa musta UV-suojattu HDPE. Vaipan nimellispaksuus 1,5 mm.
- Vaippamerkintä metrin välein: Nestor Cables – kaapelityyppi – työnumero – valmistusvuosi – pituusmerkintä
Kaikki valokuitu- ja kuparikaapelimme ovat halogeenittomia.
Kaapeleiden kierrätyksestä: valokuitukaapelit hävitetään sekajätteessä.
Ominaisuudet
| Ominaisuus | |
|---|---|
| Maksimivetolujuus MOT (Maximum operational tension) | 8000 N |
| Maksimivetolujuus MAT (Maximum allowable tension) | 11 000 N |
| Puristuslujuus 100 mm:n levyllä | 4000 N |
| Lämpötila-alue käytön aikana | -45 - +70 ºC |
| Lämpötila-alue asennuksen aikana | -15 - +70 ºC |
| Palotekninen käyttäytyminen (CPR) | Fca |
| Minimitaivutussäde | Asennettuna 10 x halkaisija, asennettaessa 20 x halkaisija |
