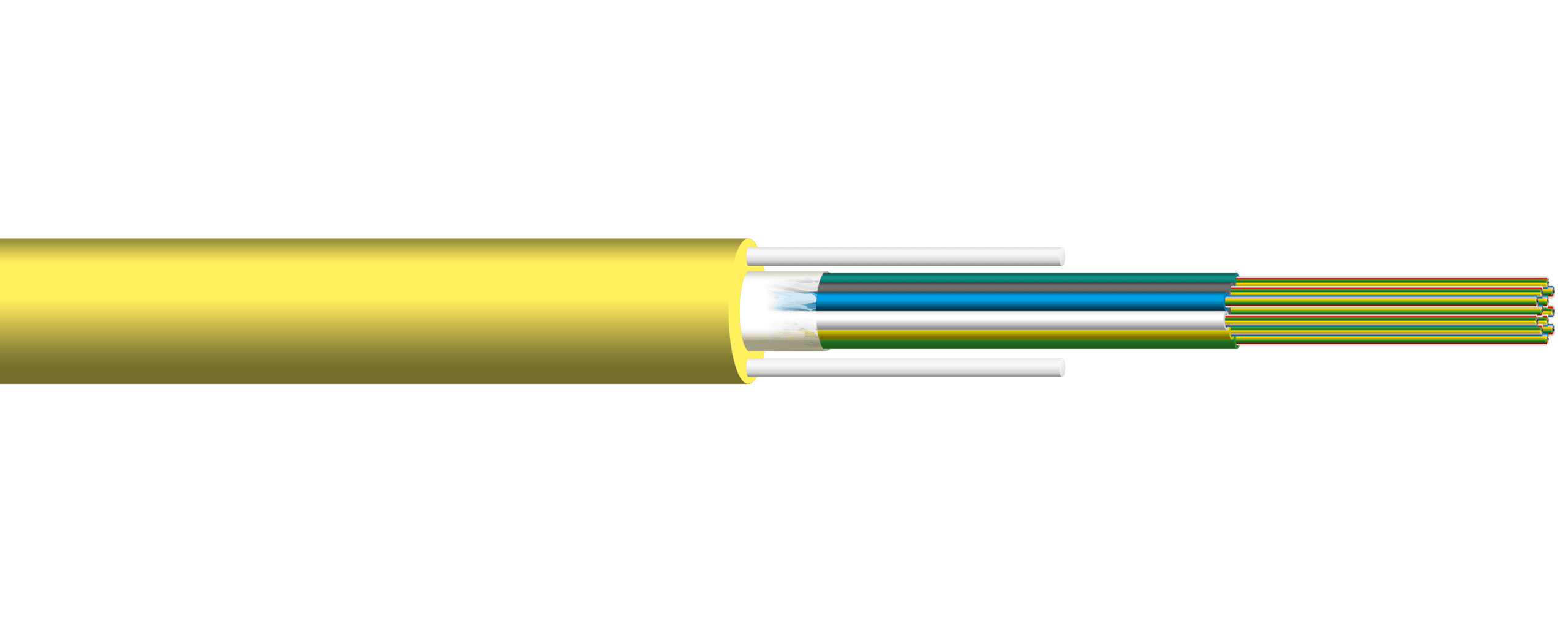

FZ2RMSU C-Proof -sisä- ja ulkovalokaapeli
Kanavavalokaapeli sisä- ja ulkoasennukseen. Täysin kuiva kaapelirakenne.
Tuotekuvaus
FZ2RMSU C-Proof on kanavavalokaapeli, joka soveltuu sekä sisä- että ulkoasennukseen. Paloluokka Cca -s1,d0,a0. Kaapelirakenne on täysin kuiva, kuituputkissa ei ole täytegeeliä.
Kaapelin etuja ovat pieni koko, notkea rakenne, sisäasennuksiin hyvin soveltuva vaippa ja erityisesti jatkamisessa ja päättämisessä kaapelin kuorimisen helppous ja nopeus. Kuivien kuituputkien käsittely on niiden geelittömyyden, taipuisuuden ja pienen koon ansiosta helppoa. Putken katkaisuun kuorimista varten on syytä käyttää sopivaa työkalua.
Rakenne
- Valokuidut ovat värjättyjä ITU-T G.657.A1 -standardin mukaisia yksimuotokuituja. Kuidut ovat värjätyissä ohutseinämäisissä ja taipuisissa putkissa. Kuituputken materiaali on HFFR/LSZH polymeeri.
- Vedenesto toteutettu paisuvalla nauhalla ja langoilla..
- Kaksi 1,0 mm lasikuitulujitteista muovitankoa vaipan sisällä.
- Vaippa on muovia (LSZH), väri on keltainen. Vaipan nimellispaksuus on 1,5 mm.
- Vaippamerkintä metrin välein: Nestor Cables – kaapelityyppi – työnumero – valmistusvuosi – pituusmerkintä.
Kaikki valokuitu- ja kuparikaapelimme ovat halogeenittomia.
Kaapeleiden kierrätyksestä: valokuitukaapelit hävitetään sekajätteessä.
Ominaisuudet
| Ominaisuus | |
|---|---|
| Maksimivetolujuus asennuksen aikana, fibre elongation ≤ 0.33% | 600 N |
| Maksimivetolujuus asennuksen aikana, fibre elongation ≤ 0.6% | 900 N |
| Puristuslujuus 100 mm:n levyllä | 800 N |
| Lämpötila-alue käytön, varastoinnin, kuljetuksen aikana | -45 - +60 °C |
| Lämpötila-alue asennuksen aikana | -15 - +60 °C |
| Palotekninen käyttäytyminen (CPR) | Cca -s1,d0,a1 |
| Minimitaivutussäde | Asennettuna 10 x halkaisija, asennettaessa 20 x halkaisija |
Tuotetiedot
| Nestor-koodi | STK | Koko | Halkaisija | Paino | Pituus | Kela |
|---|---|---|---|---|---|---|
| L11380 | 0217575 | 1x12xG.657.A1 | 6.7 mm | 43 kg/km | 2000 m | P8 |
| L11381 | 0217576 | 2x12xG.657.A1 | 7.7 mm | 54 kg/km | 2000 m | P8 |
| L11382 | 0217577 | 4x12xG.657.A1 | 7.7 mm | 57 kg/km | 2000 m | P8 |
| L11383 | 0217578 | 8x12xG.657.A1 | 9.4 mm | 80 kg/km | 2000 m | P10 |
| L11384 | 0217579 | 16x12xG.657.A1 | 11.7 mm | 112 kg/km | 2000 m | P12 |
| L11672 | - | 2x12xG.657.A1 TIA | 7.7 mm | 54 kg/km | 2001 m | P8 |
