Sisä-/ulkokaapelit Avainlipputuote
FZMSU C-Proof -sisä- ja ulkovalokaapeli
Yleiskäyttöinen sisä-/ulkokaapeli, jonka rakenne on kokonaan kuiva.
Tuotekuvaus
FZMSU on C-Proof! Tämä tarkoittaa, että se täyttää Cca-paloluokan vaatimukset. Kaapelin paloluokka on Cca -s1a, d0, a1 eli se soveltuu vaativimpiinkin sisäasennuskohteisiin, kuten hätäpoistumisteille ja lääkintätiloihin.

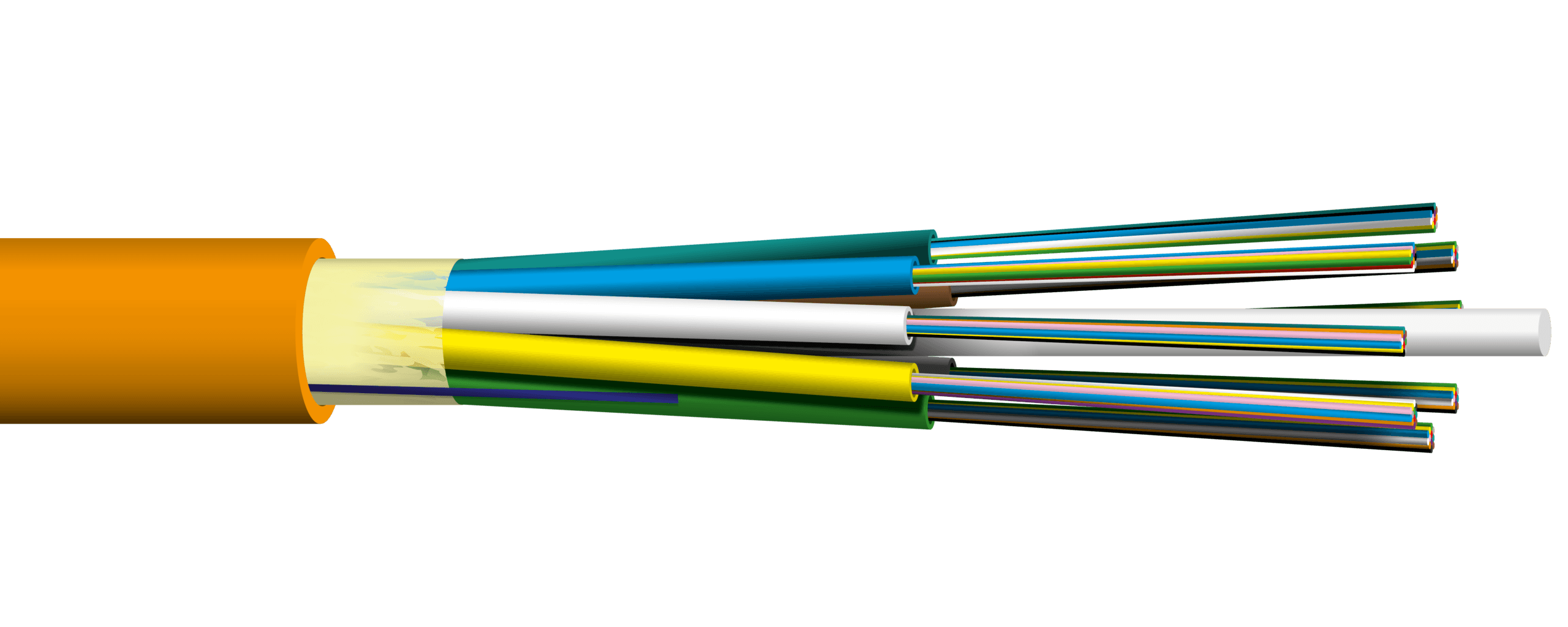

Rakenne
- Valokuidut:
- Värjättyjä ITU-T G.652.D -standardin mukaisia yksimuotokuituja.
- 192-kuituisessa kaapelissa värjättyjä ITU-T G.657.A1 -standardin mukaisia yksimuotokuituja. Kuitupäällyste 200 µm.
- OM3- ja OM4-monimuotokuidut
- Sekä yksimuotokuidut (OS2, ITU-T G.652.D -standardi) että OM3- ja OM4-monimuotokuidut
- Toisiopäällysteenä muovisia putkia, joiden sisällä ei rasvatäytettä.
- Täytelangat tarvittaessa.
- Keskielementtinä lasikuituvahvisteinen muovitanko.
- Toisiopäällysteputket (ja tarvittaessa täytteet) on SZ-kerrattu keskielementin ympärille.
- Tulelta suojaava nauha.
- Metalliton repäisylanka vaipan alla.
- Vaippa on muovia (LSZH). Vaipan väri on oranssi. Vaipan nimellispaksuus on 1,5 mm ja minimi paksuus 1,3 mm.
- Vaippamerkintä metrin välein: Nestor Cables – kaapelityyppi – työnumero – valmistusvuosi – pituusmerkintä.
Kaikki valokuitu- ja kuparikaapelimme ovat halogeenittomia.
Kaapeleiden kierrätyksestä: valokuitukaapelit hävitetään sekajätteessä.
Ominaisuudet
| Product | Type | Features | Fibre Count |
|---|---|---|---|
| FZMSU C-Proof -sisä- ja ulkovalokaapeli | Sisä-/ulkokaapelit | Kuiva rakenne, Kylkiotto mahdollinen, Metalliton, Paloluokka Cca | 1-12, 144-192, 24-96 |
| Ominaisuus | |
|---|---|
| Maksimivetolujuus | 1500 N |
| Puristuslujuus 100 mm:n levyllä | 1000 N |
| Lämpötila-alue käytön aikana | -45 - +60 °C |
| Lämpötila-alue asennuksen aikana | -15 - +60 °C |
| Palotekninen käyttäytyminen (CPR) | Cca - s1a, d0, a1 |
| Minimitaivutussäde | Asennettuna 10 x halkaisija, asennettaessa 20 x halkaisija |
Tuotetiedot
| Nestor-koodi | STK | Koko | Halkaisija | Paino | Pituus | Kela |
|---|---|---|---|---|---|---|
| L11104 | 0217478 | 1x12xSML | 10.7 mm | 106 kg/km | 2000 m | K11 |
| L11105 | 0217479 | 2x12xSML | 10.7 mm | 106 kg/km | 2000 m | K11 |
| L11106 | 0217480 | 4x12xSML | 10.7 mm | 108 kg/km | 2000 m | K11 |
| L11107 | 0217481 | 8x12xSML | 12.2 mm | 141 kg/km | 2000 m | K12 |
| L11234 | 0217550 | 8x24xG.657.A1 200u | 12.2 mm | 144 kg/km | 2000 m | K11 |
| L11144 | 0217486 | 4x12xOM3 | 10.7 mm | 108 kg/km | 2000 m | K11 |
| L11668 | 0217592 | 4x12xOM4 | 10.7 mm | 108 kg/km | 2000 m | K11 |
| L11142 | 0217489 | 1x12xOS2+1x12xOM3 | 10.7 mm | 106 kg/km | 2000 m | K11 |
| L11143 | 0217490 | 2x12xOS2+2x12xOM3 | 10.7 mm | 108 kg/km | 2000 m | K11 |
| L11667 | 0217591 | 1x12xOS2+1x12xOM4 | 10.7 mm | 106 kg/km | 2000 m | K11 |
| L11510 | 0217586 | 2x12xOS2+2x12xOM4 | 10.7 mm | 108 kg/km | 2000 m | K11 |
