Mikrokanavakaapeli Avainlipputuote

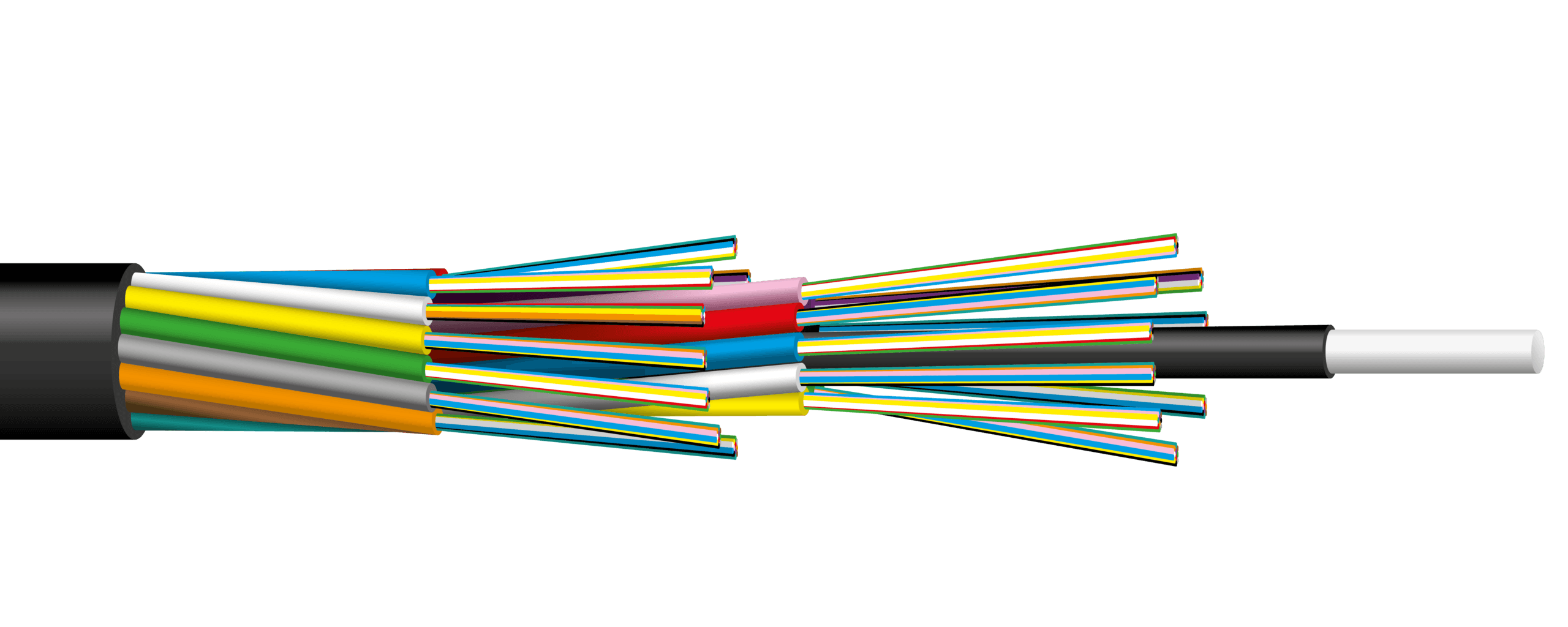

FZOMU-SD Micro -mikrokanavakaapeli
Puhallettava mikrokaapeli 24 - 288 kuidulla.
Tuotekuvaus
Rakenne
- Valokuidut värjättyjä ITU-T G.652.D -standardin mukaisia yksimuotokuituja. Kuitupäällyste 250 µm.
- Toisiopäällyste rasvatäytteisiä muovisia putkia.
- Mustat täytelangat tarvittaessa.
- Lasikuituvahvisteinen muovitanko (FRP).
- Toisiopäällysteputket (ja tarvittaessa täytteet) on SZ-kerrattu keskielementin ympärille.
- Vedenesto on toteutettu paisuvilla langoilla ja nauhalla.
- Metalliton repäisylanka vaipan alla.
- Ulkovaippa musta UV-suojattu HDPE. Vaipan nimellispaksuus 0,5 mm.
- Vaippamerkintä metrin välein: Nestor Cables – kaapelityyppi – työnumero – valmistusvuosi – pituusmerkintä.
Kaikki valokuitu- ja kuparikaapelimme ovat halogeenittomia.
Kaapeleiden kierrätyksestä: valokuitukaapelit hävitetään sekajätteessä.
Ominaisuudet
| Ominaisuus | |
|---|---|
| Maksimivetolujuus asennuksen aikana (12-48 kuitua) | 750 N |
| Maksimivetolujuus asennuksen aikana (96 kuitua) | 1 000 N |
| Puristuslujuus 100 mm:n levyllä | 500 N |
| Lämpötila-alue käytön aikana | -40 - +70 °C |
| Lämpötila-alue asennuksen aikana | -15 - +60 ºC |
| Palotekninen käyttäytyminen (CPR) | Fca |
| Minimitaivutussäde | Asennettaessa 20 x halkaisija, asennettuna 15 x halkaisija |
Tuotetiedot
| Nestor-koodi | STK | Koko | Halkaisija | Paino | Pituus | Kela |
|---|---|---|---|---|---|---|
| L10496 | 0217528 | 2x12xSML | 5.6 mm | 24 kg/km | 4000 m | P8 |
| L10421 | 0217529 | 4x12xSML | 5.6 mm | 25 kg/km | 4000 m | P8 |
| L10497 | 0217530 | 6x12xSML | 5.6 mm | 25 kg/km | 4000 m | K9 |
| L10498 | 0217531 | 8x12xSML | 6.4 mm | 36 kg/km | 4000 m | P10 |
| L10638 | 0217344 | 12x12xSML | 8.1 mm | 54 kg/km | 4000 m | K12 |
| L11342 | - | 24x12xSML | 9.9 mm | 76 kg/km | 4000 m | K14 |
| L10634 | 0217451 | 8x24xSML | 8.1 mm | 51 kg/km | 4000 m | P10 |
