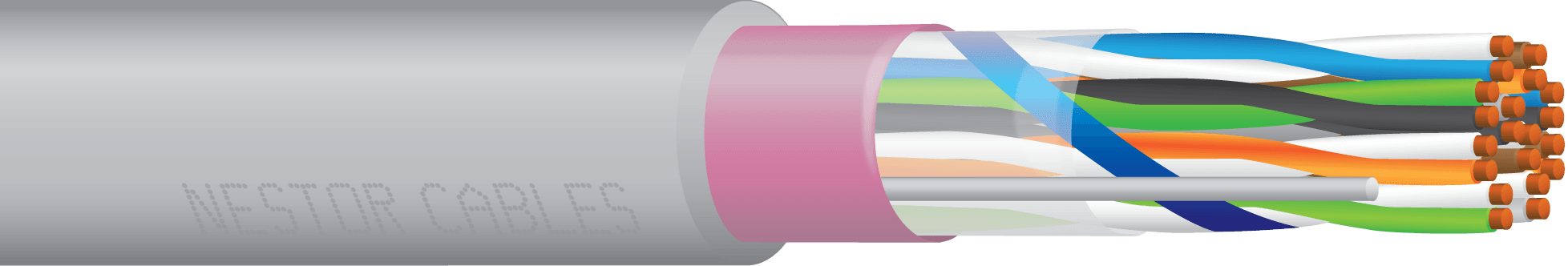

Tuotekuvaus
MHS-HF on liityntäverkon sisäasennuskaapeli.
Standardit
- Testaus EN 50289-x-x, EN 50290-x-x.
- Kaapeliominaisuudet SFS 5739
- Palotekninen käyttäytyminen Dca -s2,d2,a2
Rakenne
- Johdin on hehkutettu kuparilanka, nimellishalkaisija 0,5 mm.
- PE-eristys.
- Kaksi eristettyä johdinta on kerrattu yhteen pariksi. Eri eristysvärejä on käytetty johtimien tunnistamiseksi; katso värikoodi.
- 10 paria on kerrattu yhteen peruslohkoksi. Lohkot on erotettu toisistaan värillisellä tunnusnauhalla; katso värikoodi.
- 5 tai 10 peruslohkoa on kerrattu yhteen päälohkoksi. Päälohkot erotetaan toisistaan numeroiduilla muovinauhoilla.
- Perus- ja päälohkot on kerrattu yhteen kaapelisydämeksi.
- Kaapelisydän on suojattu muovinauhalla ja sidottu ristiin kahdella polyesterilangalla.
- Suojana muovialumiininauha ja tinattu maalanka 0,5 mm.
- Ulkovaippa harmaa (RAL 7035), halogeeniton palosuojattu materiaali.
Kaikki valokuitu- ja kuparikaapelimme ovat halogeenittomia.
Kaapeleiden kierrätyksestä: kuparikaapelit hävitetään metallinkeräyksessä.
Ominaisuudet
Tuotetiedot
| Nestor-koodi | STK | Koko | Halkaisija | Paino | Pituus | Kela | Min. sheath thickness |
|---|---|---|---|---|---|---|---|
| L10789 | 0217395 | 1x4x0,5 | 5 mm | 31 kg/km | 500 m | P4 | 0,9 mm |
| L10790 | 0217396 | 3x2x0,5 | 5,8 mm | 38 kg/km | 500 m | P4 | 0,9 mm |
| L10791 | 0217397 | 5x2x0,5 | 6,5 mm | 43 kg/km | 500 m | P5 | 0,9 mm |
| L10792 | 0217398 | 10x2x0,5 | 8,1 mm | 81 kg/km | 500 m | P5 | 0,9 mm |
| L10793 | 0217399 | 20x2x0,5 | 10,6 mm | 137 kg/km | 1000 m | K8 | 0,9 mm |
| L10794 | 0217412 | 30x2x0,5 | 12,0 mm | 191 kg/km | 1000 m | K9 | 0,9 mm |
| L10795 | 0217413 | 50x2x0,5 | 14,8 mm | 293 kg/km | 1000 m | K10 | 0,9 mm |
| L10796 | 0217414 | 100x2x0,5 | 19,3 mm | 539 kg/km | 1000 m | K14 | 1 mm |
