NESMAK-HF C-Proof -instrumentointikaapeli
Paloluokan Cca instrumentointisisäkaapeli automaatio- ja prosessinohjausjärjestelmiin.
Tuotekuvaus
Instrumentointisisäkaapeli automaatio- ja prosessinohjausjärjestelmiin. NESMAK-HF C-Proof voidaan asentaa sisätiloihin ja myös ulos kaapelikouruihin.
Standardit
- Testaus EN 50289-x-x, EN 50290-x-x
- Palotekninen käyttäytyminen Cca -s1,d0,a1

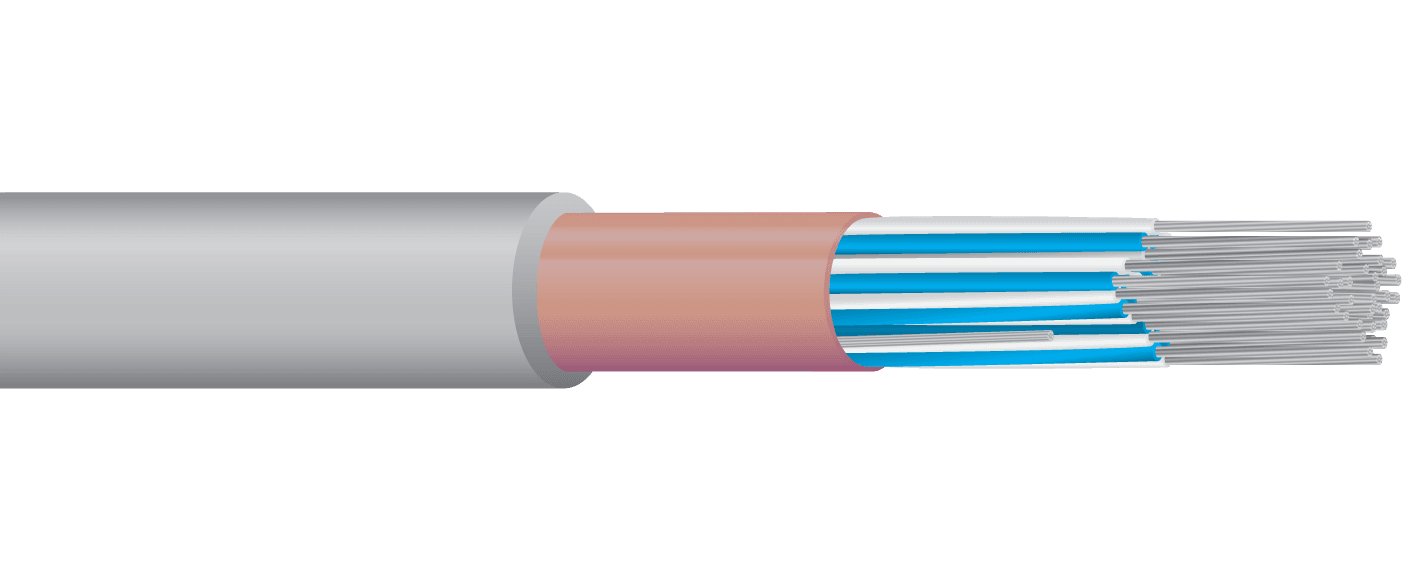

Rakenne
- Johdin on kerrattu, tinattu kuparilanka 7×0,29 mm.
- Eristys: kiinteä PE, LSZH ulkokerros.
- Kaksi johdinta on kerrattu yhteen. Jokainen pari on erotettu eristeen päälle painetulla numerolla. Kaikissa pareissa a-johtimet ovat sinisiä ja b-johtimet valkoisia.
- Kaksi tai neljä paria on kerrattu yhteen lohkoksi.
- Yhteisenä suojana muovialumiininauha ja tinattu maalanka 7×0,29 mm.
- Ulkovaippa harmaa (RAL 7035), halogeeniton, UV-suojattu palonestomateriaali.
- Kaikki valokuitu- ja kuparikaapelimme ovat halogeenittomia.
Kaikki valokuitu- ja kuparikaapelimme ovat halogeenittomia.
Kaapeleiden kierrätyksestä: kuparikaapelit hävitetään metallinkeräyksessä.
Ominaisuudet
| Ominaisuus | |
|---|---|
| Lämpötila-alue kuljetuksen/varastoinnin/käytön aikana | -45 - +70 °C |
| Lämpötila-alue asennuksen aikana | -5 - +60 °C |
| Taivutussäde asennuksen aikana (min.) | 15 x halkaisija |
Tuotetiedot
| Nestor-koodi | STK | Koko | Halkaisija | Paino | Pituus | Kela | Min. sheath thickness |
|---|---|---|---|---|---|---|---|
| L11271 | 0217551 | 2x2x0,5+0,5 | 9,4 mm | 102 kg/km | 1000 m | K7 | 1,80 mm |
| L11272 | 0217552 | 2x2x0,5+0,5 500 m | 9,4 mm | 102 kg/km | 500 m | P6 | 1,80 mm |
| L11273 | 0217553 | 4x2x0,5+0,5 | 9,9 mm | 115 kg/km | 1000 m | K7 | 1,20 mm |
| L11274 | 0217554 | 4x2x0,5+0,5 500 m | 9,9 mm | 115 kg/km | 500 m | P6 | 1,20 mm |
| L11275 | 0217555 | 8x2x0,5+0,5 | 13,2 mm | 187 kg/km | 1000 m | K10 | 1,20 mm |
| L11276 | 0217556 | 8x2x0,5+0,5 500 m | 13,2 mm | 187 kg/km | 500 m | P8 | 1,20 mm |
| L11277 | 0217557 | 12x2x0,5+0,5 | 14,1 mm | 235 kg/km | 1000 m | K10 | 1,20 mm |
