Nestor Cablesin maahan asennettava yhdistelmämikrokanavanippu.

Ominaisuudet:

  • Yksittäiset kanavat on valmistettu HDPE:stä.
  • Kanavat on värikoodattu asiakkaan vaatimusten (esimerkiksi FIN 2012-, ANSI/TIA, IEC) mukaisesti.
  • Kanavakimppuihin voidaan lisätä jäljityslanka asiakkaan vaatimusten mukaisesti.
  • Kanavaniput on päällystetty yhteisellä HDPE-vaipalla. Nimellinen vaippapaksuus on 1,0 ± 0,1 mm.
  • Vaippamerkintä on painettu yhden metrin välein. Vaippamerkintä tehdään asiakkaan vaatimusten mukaisesti.

Kanavaan Optimus DB 7/3,5 mm sopivat mikrokaapelit:

  • FRMU 1,8 mm
  • FRMU 2,1 mm

Kanavaan Optimus DB 14/10 mm sopivat mikrokaapelit:

  • FYORMU Micro 4 mm
  • FZOMU-SD Micro, 24-96 kuitua
  • FZOMU-SD Micro 200 μm (6x24 ja 8x24)

Mikrokanavatarvikkeet kanavaan Optimus DB 7/3,5 mm ja Optimus DB 14/10 mm:

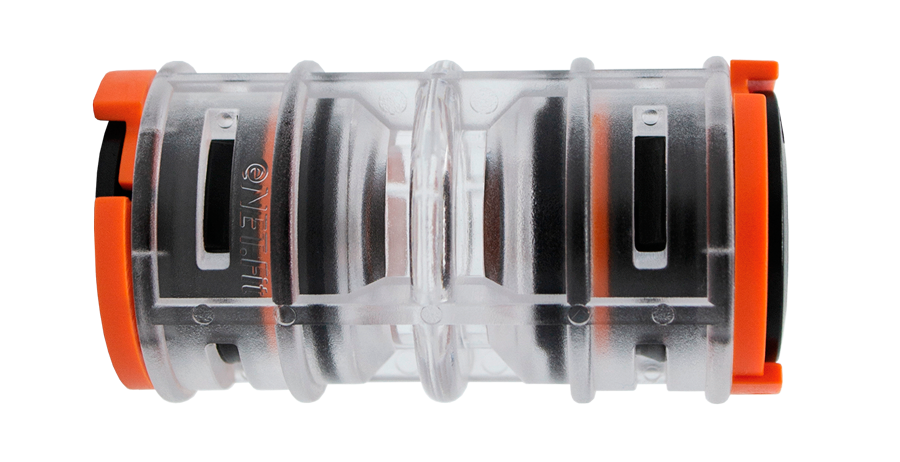

  • Suora liitin

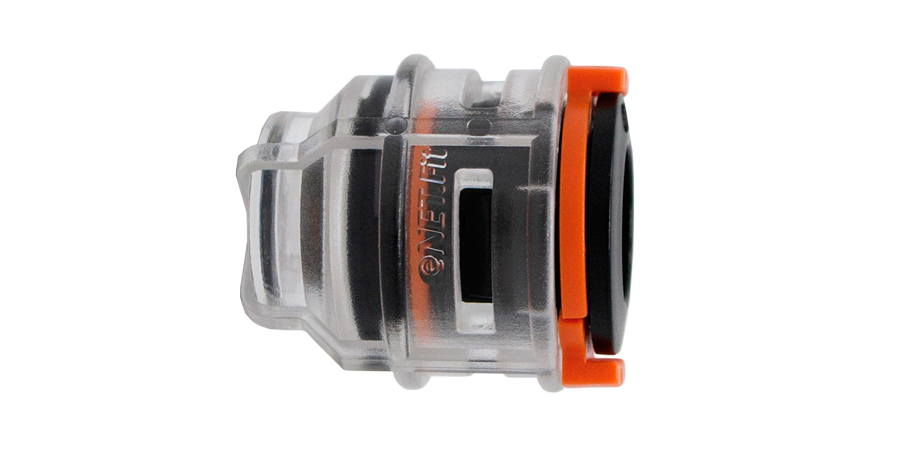

  • Sulkuliitin

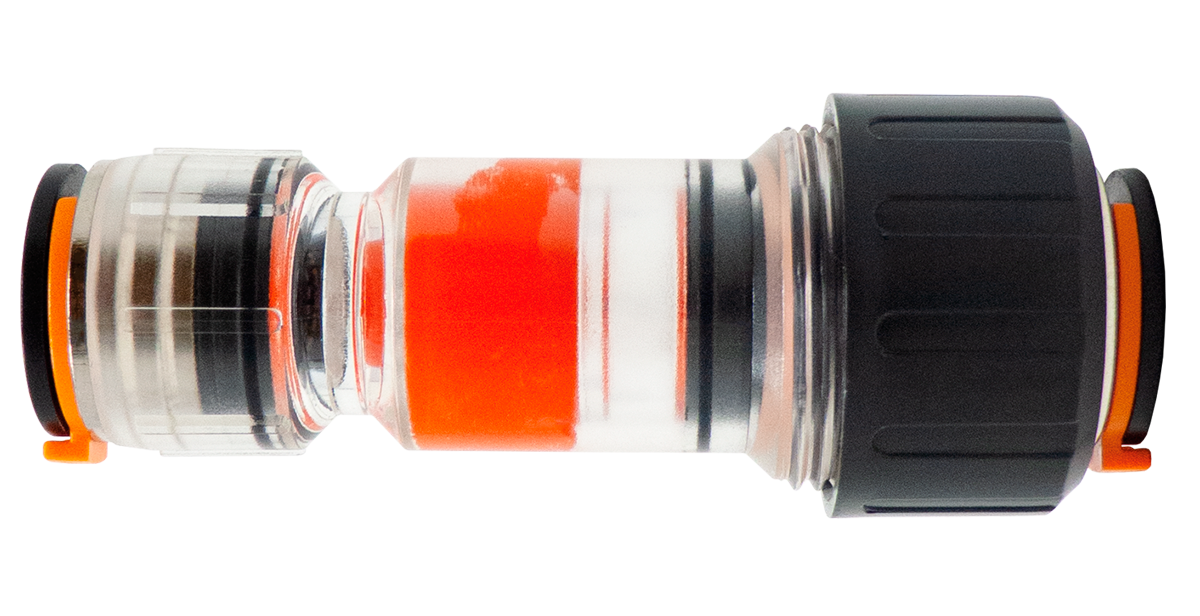

  • Liitin kaasusululla

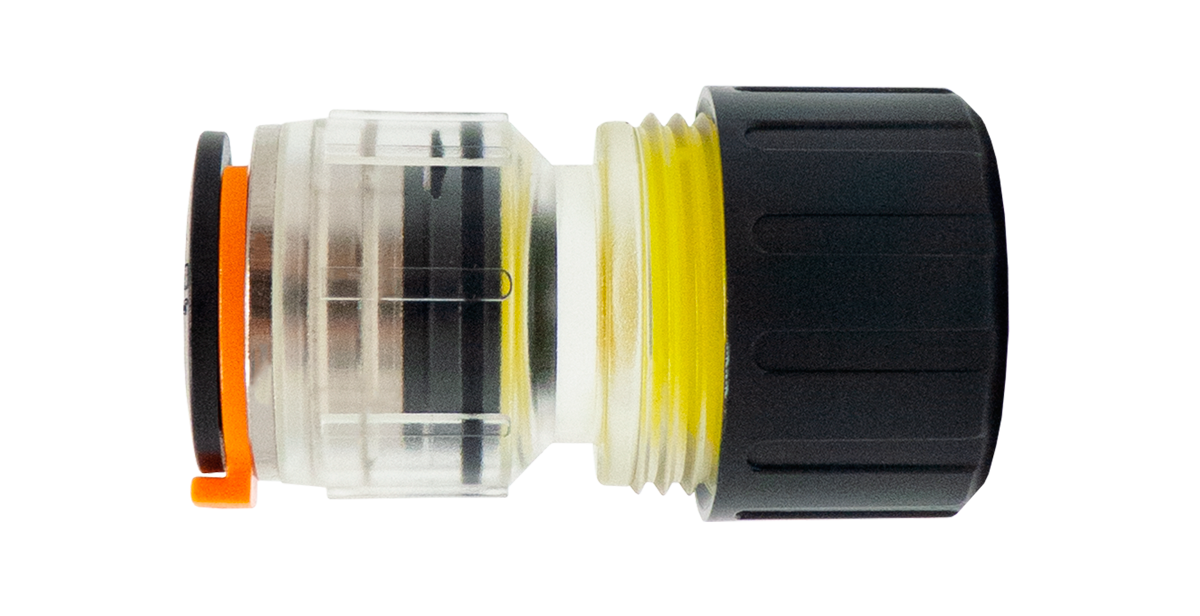

  • Kaapelitiiviste

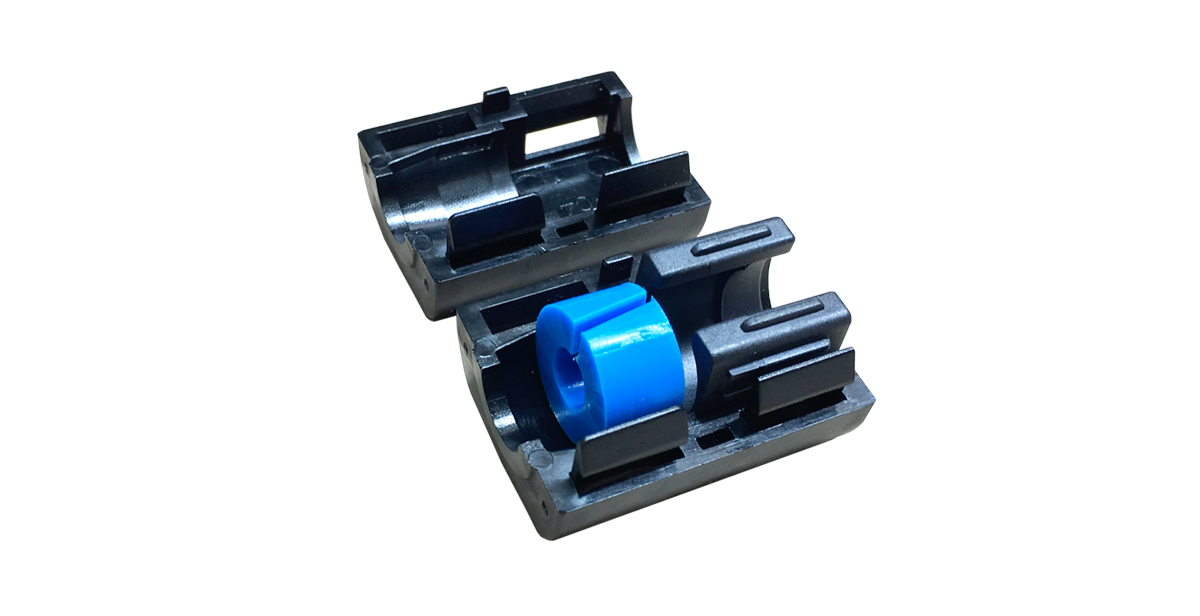

  • Halkaistu kaapelitiiviste
Tuote STK* Nestor-koodi
Optimus DB 2 x 14/10mm + 7 x 7/3,5mm TW Orange 5218957 L11701TW

Optimus DB 2 x 14/10mm + 12 x 7/3,5mm TW Blue

5218927 L11304TW

Optimus DB 2 x 14/10mm + 12 x 7/3,5mm TW Orange

5218953 L11399TW
Optimus DB 4 x 14/10mm +  12 x 7/3,5mm TW Blue - L11509TW
Optimus DB  4 x 14/10mm + 12 x 7/3,5mm TW Orange - L11560TW



*Klikkaamalla sarakkeen numeroa siirryt tuotteen sivulle STK:n Sähkönumerot-palvelussa.

Lämpötila-alue
Asennuksen aikana -15 … +40 °C
Kuljetuksen, varastoinnin ja käytön aikana -45 … +60 °C


Yksittäisen mikrokanavan nimellismitat ilman ulkovaippaa

Mikrokanava Ulkohalkaisija  Seinämän paksuus  Paino Vetolujuus
7/3,5 mm 7,0 ± 0,2 mm min. 1,65 mm 27,5 kg/km 270 N
14/10 mm 14,0 ± 0,2 mm min. 1,90 mm 72 kg/km 700N


Mikrokanavien ja mikrokanavanippujen nimellismitat ulkovaipan kanssa

Lukumäärä Ryhmitys Kanavan ulkohalkaisija Maksimiulkohalkaisija Paino Vetolujuus
7+2 7 x 7/3,5mm + 2 x 14/10 mm 7,0 ± 0,2 mm
14,0 ± 0,2 mm
37,0 mm 440 kg/km 4300 N
12+2 12 x 7/3,5mm + 2 x 14/10 mm 7,0 ± 0,2 mm
14,0 ± 0,2 mm
38,7 mm 562 kg/km 5500 N
24+1 24 x 7/3,5mm + 1 x 14/10 mm 7,0 ± 0,2 mm
14,0 ± 0,2 mm
43,5 mm 870 kg/km 8490 N
