SPA-U asennussarjaa (10/1,2) ja asennussarja TBK10

SPA-U asennussarjaa (10/1,2) käytetään keskiputkirakenteisten kaapeleiden (FY…) kuitujen suojaamiseen jatkoksissa ja päätteissä. Sarja sisältää jakokappaleet, erilliset 1,2 m pitkät suojaputket ja kiristyskappaleet kymmenen kaapelin päätä varten sekä vetojousen. Asennussarja TBK10 sisältää läpivientikutisteet, SPA-U -asennussarjat sekä kaksi jatkoslevyä TBK10-jatkoskotelon asentamiseen.

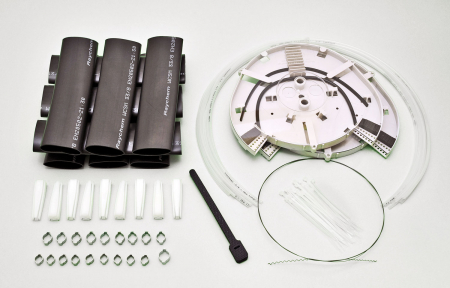

Asennussarja TBK10

Jatkoslevypakkaus

Jatkoslevypakkaukset sisältävät kaksi jatkoslevyä. Jatkoslevyllä on yhdeksän kiinteää hahloa, joista jokaiseen on mahdollista sijoittaa neljä yksittäiskuidun tai kaksi kuitunauhojen jatkossuojaa. Jatkoslevyistä on saatavana myös 48 kuidun versio, jossa on lisäpitimet 24 kuitujatkossuojalle.

Jatkoslevyjen lisätuet

Jatkoslevyjen lisätuen avulla jatkoskoteloon voidaan lisätä kaksi jatkoslevyä.

Jatkoslevypitimet

Jatkoslevyt saadaan pysymään järjestyksessä ja paikoillaan uusia kaapeleita asennettaessa TF- ja TBK-jatkoslevypitimien avulla.

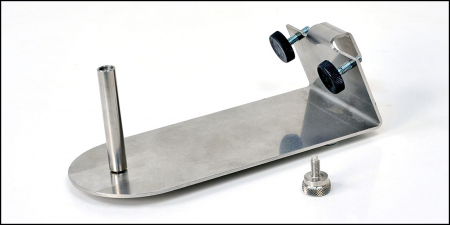

TBK-kotelon jatkoslevypidin

TBK8-varastolevy

Jatkoslevyjen alle sijoitettavaa TBK8-varastolevyä voidaan käyttää katkaisemattomien kuituputkien varastoimiseen kaapeleiden kylkiotoissa. Varastolevyssä on tilaa 12 kuituputkelle.

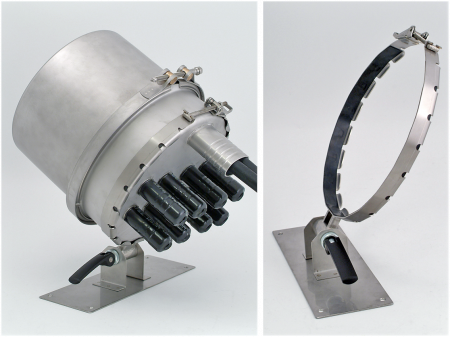

TBK-kotelon työpidin

TBK-kotelon työpitimen avulla TBK-jatkoskotelon saa käännettyä eri asentoon työvaiheen vaatimusten mukaan. Pidin voidaan kiinnittää ruuveilla suoraan työpöydän reunaan.

TBK-kotelon työpidin

TBK-kotelon kansi 200 mm ja jatkoslevyjen lisätuki

TBK-jatkoskoteloon saadaan asennettua lisää jatkoslevyjä jatkoslevyjen lisätukien avulla ja vaihtamalla siihen 200 mm korkean kannen. Esimerkiksi TBK8-jatkoskoteloon saadaan sijoitettua näin yhteensä 10 jatkoslevyä. Vastaavasti TBK10-jatkoskoteloon saadaan sijoitettua korkeamman kannen ja jatkoslevyjen lisätukien avulla yhteensä 8 jatkoslevyä.

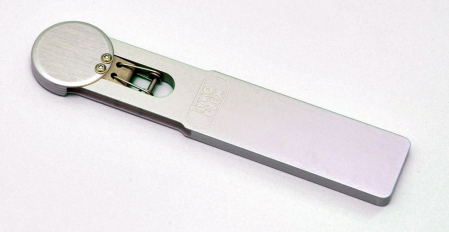

Kuituputkien läpivientityökalu

Kuituputkien läpivientityökalulla estetään kuituputkien lommahdukset työnnettässä niitä jatkoskotelon sisälle.

Kuituputkien läpivientityökalu

Jatkoskoteloiden pylväs- ja seinätelineet: Lisätarvikkeet valokuitu-ukkosköysi- eli OPGW-asennuksiin

Tykoflexin TF6 240/50 -jatkoskoteloita voidaan käyttää myös OPGW-asennuksissa käyttämällä koteloiden kanssa Pole bracket 800 -asennussarjaa. Sarjaan kuuluu asennuslevy, jolla kotelo kiinnitetään voimalinjapylvääseen sekä asennuskehikko johon sijoitetaan OPGW-kaapeleiden ylimääräiset pituudet. OPGW-lisätarvikkeisiin kuuluu myös kiinnityssarjat (Pole cable clamp) joilla OPGW:t ja maakaapelit saadaan kiinnitettyä pylvääseen.
